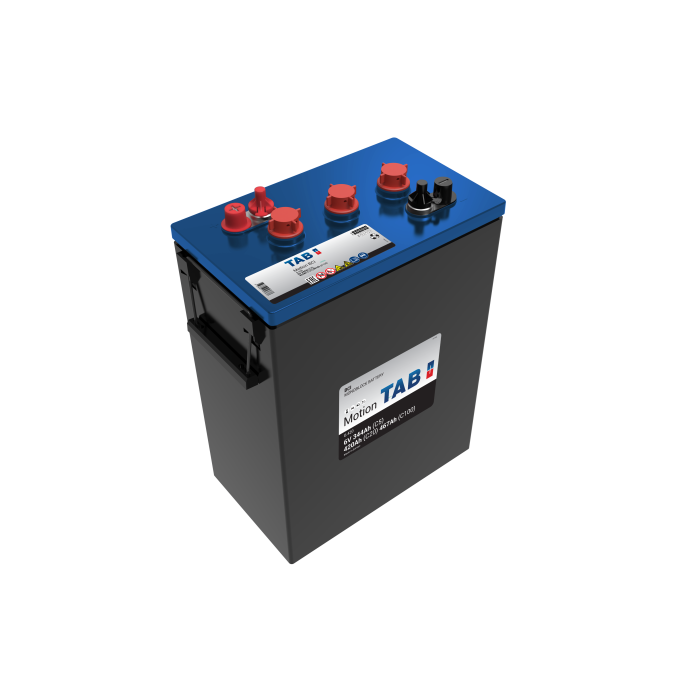

TAB Motion B 420: 6V 420Ah Deep-Cycle-Batterie im L16-Format
Die TAB Motion B 420 (Artikelnummer 1026447, Serie TAB Motion BCI) ist eine 6-Volt-Nassbatterie mit 420 Ah in der Baugröße BCI 903, umgangssprachlich „L16-Format“. Hersteller ist TAB d.d. in Slowenien. Sie ist für zyklische Anwendungen gebaut: Hubarbeitsbühnen, Reinigungsmaschinen und Golfcarts nennt der Hersteller als Einsatzgebiete.
Technische Daten
| Merkmal |
Wert |
| Nennspannung |
6 V (3 Zellen) |
| Kapazität C3 / C5 / C10 / C20 / C100 |
323 / 344 / 386 / 420 / 467 Ah |
| Maße L × B × H |
311 × 181 × 386 mm, 411 mm bis Pol-Oberkante |
| Gewicht |
51,0 kg |
| Baugröße |
BCI 903 (L16-Format) |
| Pole |
Dual Terminal: Rundpol plus Gewindebolzen 5/16" |
| Technologie |
Geschlossene Nassbatterie, gegossene Platten, Gitterlegierung Sb/Sb |
| Zyklen |
1.200 Zyklen bei 50 % Entladetiefe |
| Innenwiderstand |
2,4 mΩ |
| Selbstentladung |
10 % pro Monat bei Raumtemperatur |
| Betriebstemperatur |
minus 20 bis plus 45 °C |
| Wartung |
Wartungsarm: Elektrolytstand prüfen, destilliertes Wasser nachfüllen. Bajonettstopfen mit Flammsperre, Aquamatic-Nachrüstung BFS Plug III möglich. |
| Normen |
EN 60254-1, BCIS, IEC |
Quelle: TAB Technisches Datenblatt 1026447 B 420 und TAB Motion Katalog.
Passform: Diese Arbeitsbühnen nutzen das L16-Format
Große Elektro-Gelenkbühnen arbeiten mit 48 V aus acht 6-V-Blöcken im L16-Format (BCI 903). Für diese Maschinen schreibt der Hersteller die Baugröße vor:
| Maschine |
System |
Bestückung laut Hersteller |
| Genie Z-45/25J DC und Z-45/25J Bi-Energy |
48 V |
8 × 6 V, Group 903 / L-16, 390 Ah, mindestens 47,6 kg je Batterie |
| Genie Z-30/20N |
48 V |
8 × 6 V, Group 903 / L-16, 390 Ah |
| JLG E300AJ, E300AJP, E400AJP, E400AJPN, E450AJ |
48 V |
8 × 6 V, L16, 370 Ah |
JLG führt seine L16-Originalbatterie (Teilenummer 903-S) außerdem für die Baureihen M400/M450, 30e bis 45e, 34HA/45HA sowie die Scherenbühnen 3369LE, 4069LE und ERT4069. Bei Niftylift HR15N, HR17N und HR21 Hybrid sowie Haulotte HA12IP und HA15IP (jeweils 8 × 6 V, 350 bis 360 Ah) ist das L16-Format häufig verbaut, die Hersteller nennen die Baugröße aber nicht ausdrücklich. Messen Sie hier bitte vorher das Batteriefach.
Quellen: Genie Operator's Manuals 133543 (Z-45/25J DC und Bi-Energy) und 133546 (Z-30/20N); JLG Spezifikation E300AJ/E400AJP/E450AJ und JLG-Originalteil 903-S.
Vor der Bestellung prüfen: Die B 420 ist mit 311 mm rund 15 mm länger als eine Trojan L16. Bei knapp bemessenen Fächern bitte nachmessen. Bei Genie gehören die Batterien zum Gegengewicht, jede muss mindestens 47,6 kg wiegen; die B 420 wiegt 51 kg. Tauschen Sie immer den kompletten Satz, mischen Sie keine alten und neuen Blöcke oder Nass- und AGM-Batterien, und stellen Sie das Ladegerät auf Nassbatterie ein.
Nicht passend ist die B 420 für Maschinen mit der niedrigeren Bauform BCI 902 (J305), etwa die Genie Z-34/22 DC, und für 24-V-Scherenbühnen mit GC2-Batterien im T-105-Format.
6-V-Blöcke werden in Reihe geschaltet: 4 Stück ergeben 24 V, 6 Stück 36 V, 8 Stück 48 V. Für eine 48-V-Maschine wählen Sie die 8er-Variante.
Lieferumfang und Versand
Batterien werden gefüllt und geladen geliefert. Versand nur innerhalb Deutschlands, frachtfrei ab 2.500 € Bestellwert. Firmenkunden erhalten eine Rechnung mit ausgewiesener Umsatzsteuer.
Unsicher, ob die B 420 passt? Typenschild senden, wir prüfen kostenlos.
